Beschrijving

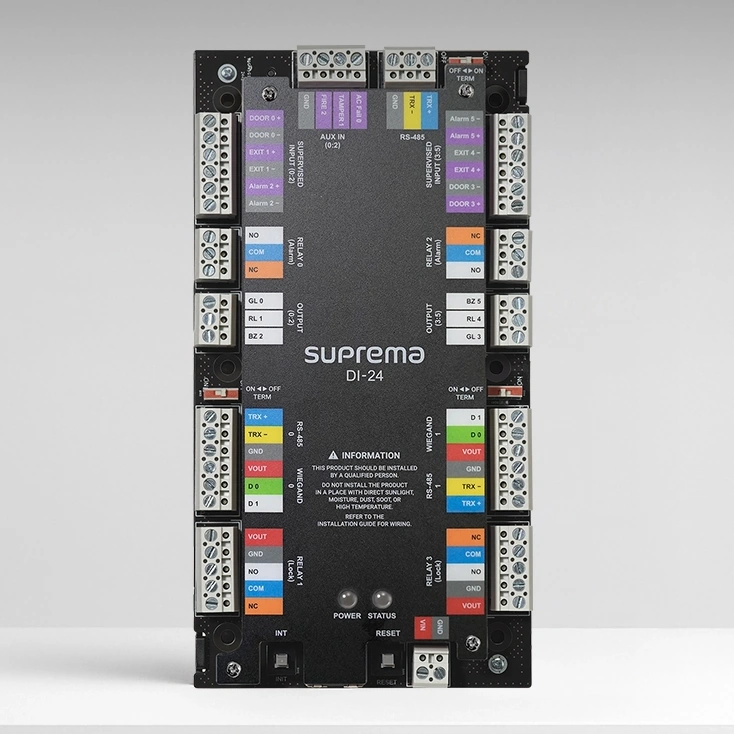

Suprema Door Interface DI-24
De Suprema DI-24 is een compacte en intelligente door interface module voor het beheren van twee deuren en maximaal vier lezers via RS-485 of Wiegand. De module is ontworpen als uitbreiding op Suprema’s CoreStation-architectuur en biedt volledige functionaliteit, ook bij netwerkuitval. Dankzij lokale beslissingslogica blijft toegangscontrole gegarandeerd, ook in offline modus. Ideaal voor schaalbare, betrouwbare toegangstoepassingen in zowel nieuwe installaties als retrofitprojecten.
Specificaties
-
Deuren: tot 2 deuren per module
-
Lezers: tot 4 (2 RS-485 en 2 Wiegand)
-
Inputs:
-
4 deurstatus-ingangen
-
2 REX (request-to-exit)
-
2 AUX ingangen
-
-
Outputs:
-
2 relaisuitgangen voor deuropening
-
2 AUX uitgangen
-
-
Communicatie:
-
RS-485 voor hostverbinding (naar CoreStation)
-
OSDP en Wiegand voor lezerverbinding
-
-
Voeding: 12VDC of 24VDC
-

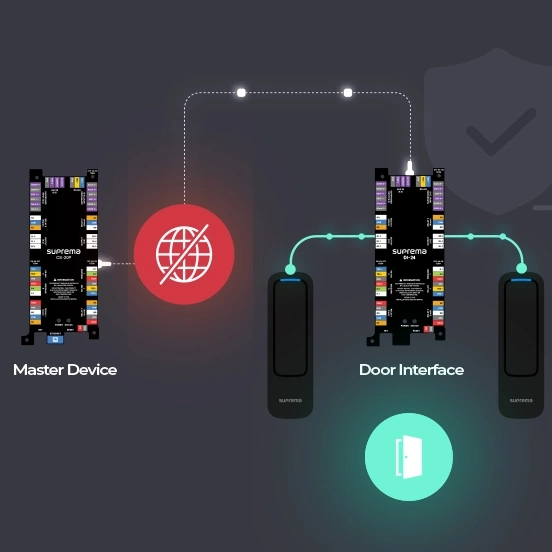

Offline werking: lokale beslissingen en logregistratie bij netwerkstoring
-
Capaciteit:
-
Tot 34 DI-24 modules per CoreStation via RS-485
-
Tot 68 deuren en 136 lezers per systeem
-
-
Afmetingen: 145 x 90 x 31 mm
-
Behuizing: DIN-rail montage, geschikt voor technische ruimten

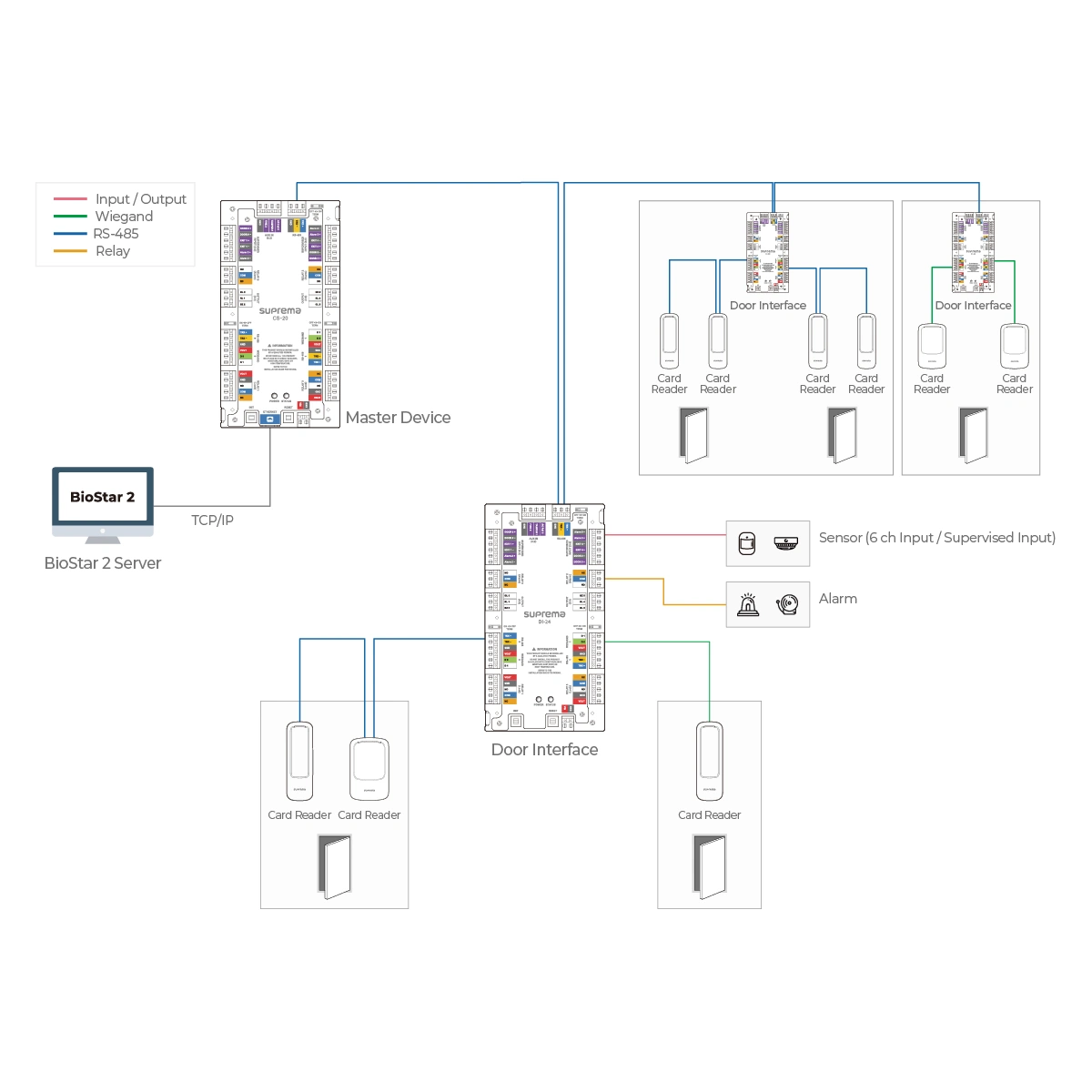

Topologie
De DI-24 wordt in een daisy-chain via RS-485 verbonden met de CoreStation (bijv. CS-20 of CS-40). Iedere DI-24 module beheert lokaal twee deuren met directe aansluiting op deuropeners, deurcontacten en readers. De topologie maakt gebruik van:
-
CoreStation als centrale controller met volledige gebruikersdatabase en beleidsbeheer.
-
DI-24 modules als slimme deurinterfaces verspreid in het gebouw, elk bedraad via RS-485.
-
Readers aangesloten op de DI-24 via Wiegand of OSDP.
-
Deurhardware rechtstreeks op de DI-24 aangesloten (relais, contacten, REX).
Deze opbouw maakt het systeem schaalbaar, netwerk-onafhankelijk en zeer geschikt voor projecten met meerdere toegangsdeuren per verdieping of gebouwzone.
